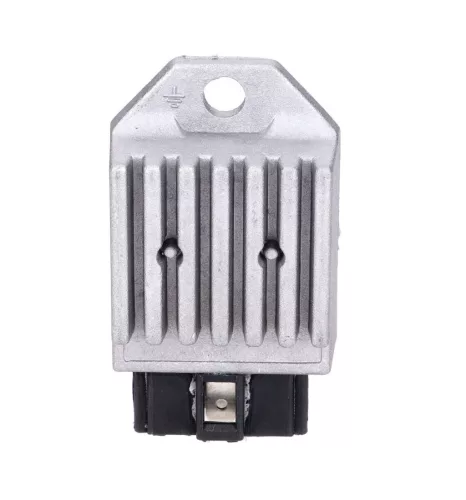

Feszültség szabályzó

Fő feladatai:

1. Feszültségszabályozás

• A robogó generátora a motor fordulatszámával arányosan változó feszültséget termel. Ez terhelés nélkül akár 50-70 V is lehet, ami tönkretenné az akkumulátort és az elektronikát.
• A szabályzó feladata, hogy a kimeneti feszültséget kb. 12–14,5 V tartományban tartsa.

      2. Egyenirányítás

• A legtöbb robogóban a generátor váltakozó áramot termel.
• A szabályzó beépített dióda-híd segítségével ezt átalakítja egyenárammá (DC), amivel tölthető az akkumulátor és működtethető az elektronika.
• 3. Túlterhelés elleni védelem
• Ha a feszültség túl magasra emelkedne, a szabályzó „elföldeli” a felesleges energiát (hővé alakítja).
• Ezért melegszik működés közben, és gyakran hűtőbordás házban van.

Felépítése:

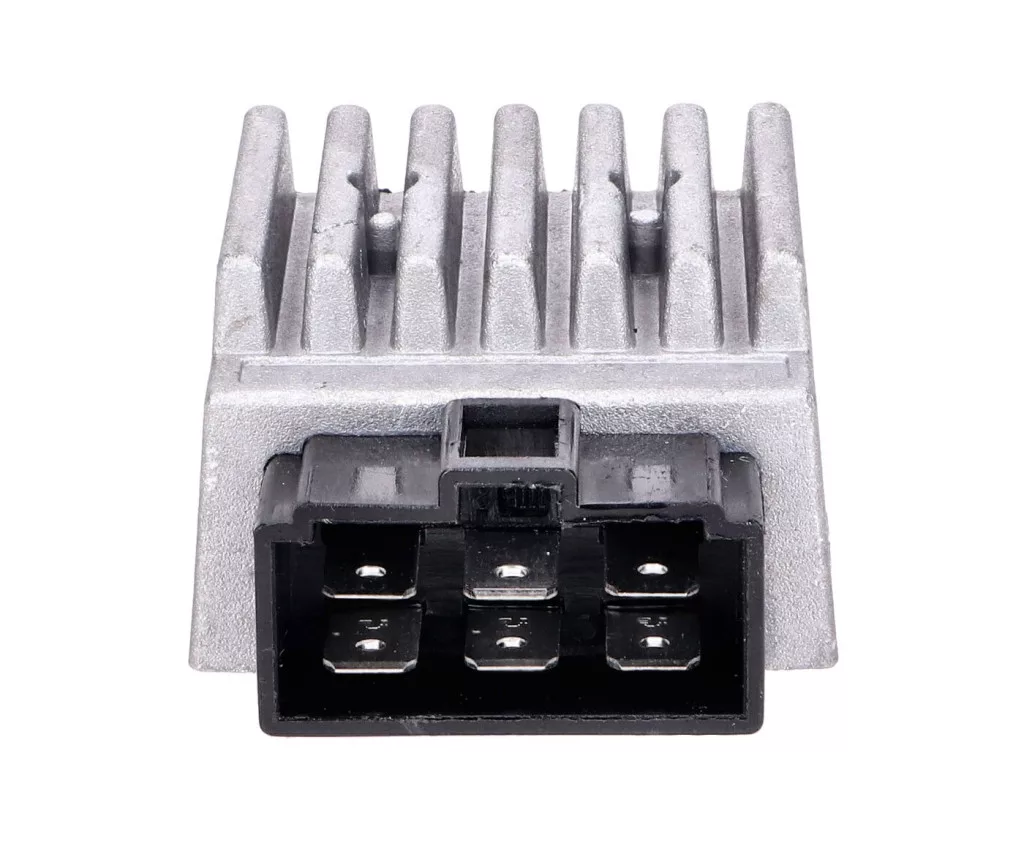

• Bemenet: a generátor tekercseiből érkező vezetékek (általában 2-3 fázis).
• Kimenet: egyenáram a töltéshez (piros vezeték az akkumulátor + felé, fekete vagy zöld a test felé).

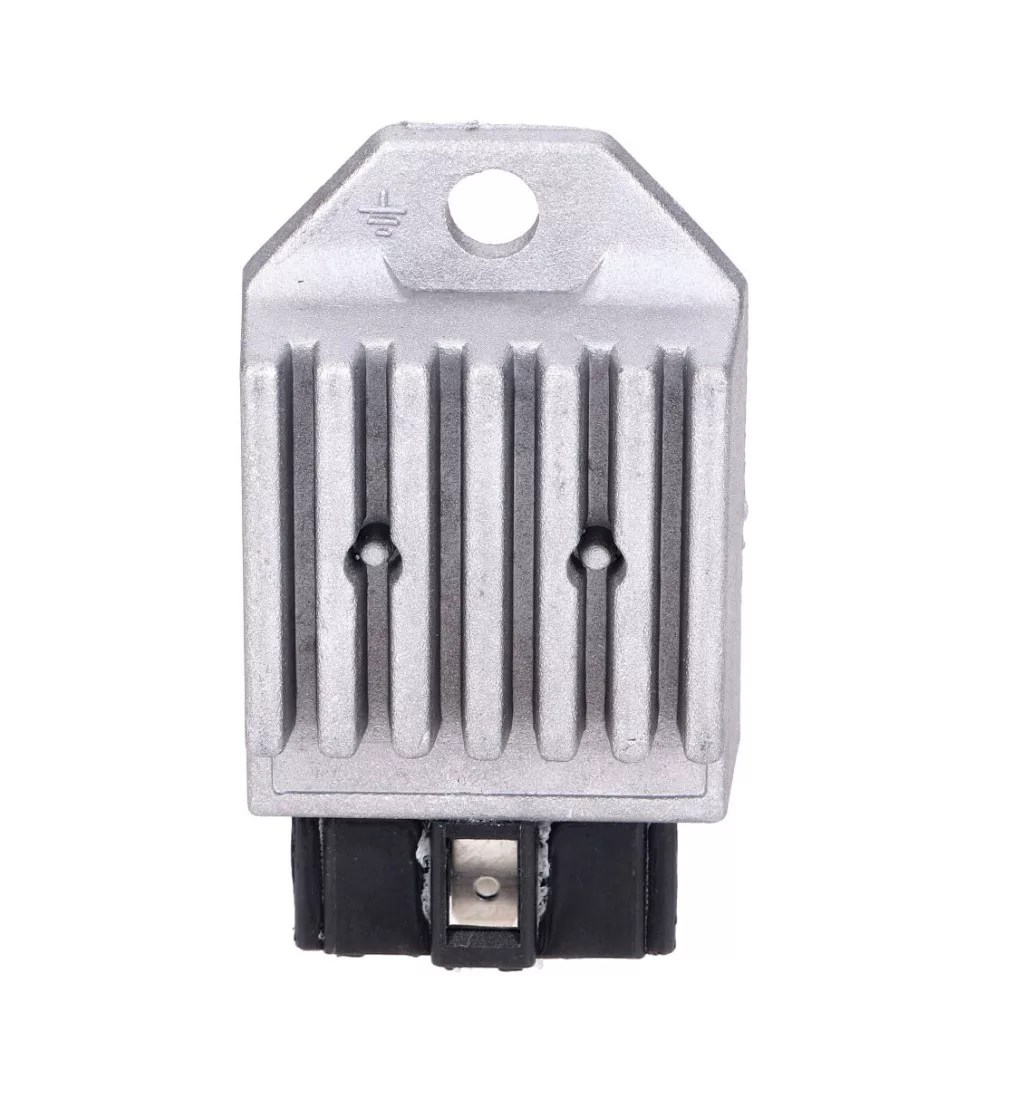

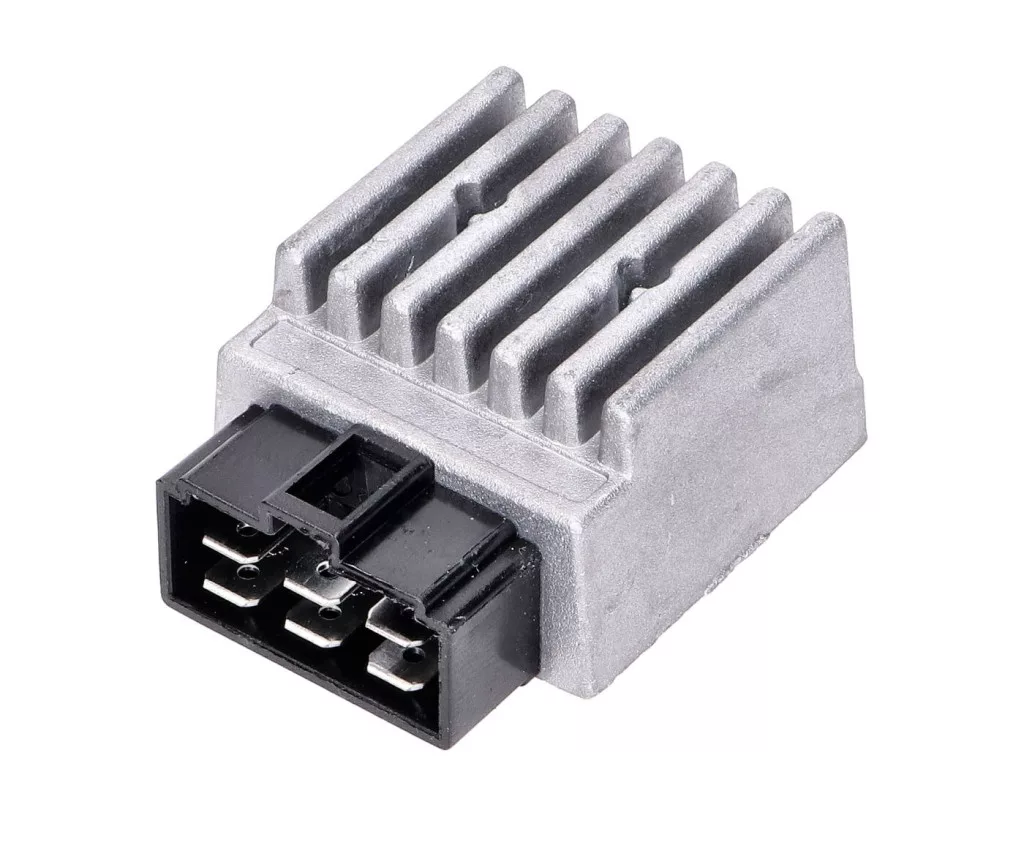

• Ház: alumínium hűtőborda, mert működés közben hőt termel.

Tipikus hibajelenségek:

• Nem tölt az akkumulátor (alacsony feszültség).
• Túlfeszültség (14,5 V fölött, akár 16-18 V), ami tönkreteheti az akkut és az izzókat.
• Ingadozó világítás, villogás.
• Melegedés, égett szag a szabályzóból.

Röviden:

A robogó feszültségszabályzója a töltőrendszer „őrkutya”: biztosítja, hogy a generátor által termelt energia megfelelő formában és biztonságos szinten jusson az akkumulátorhoz és az elektromos berendezésekhez.
