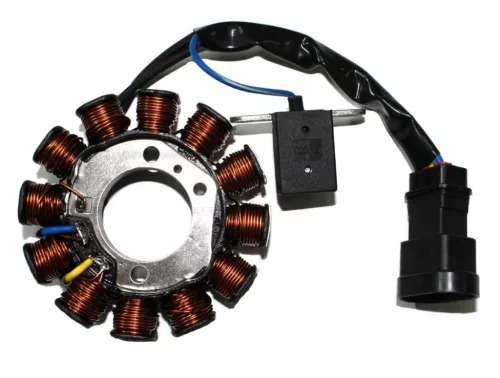

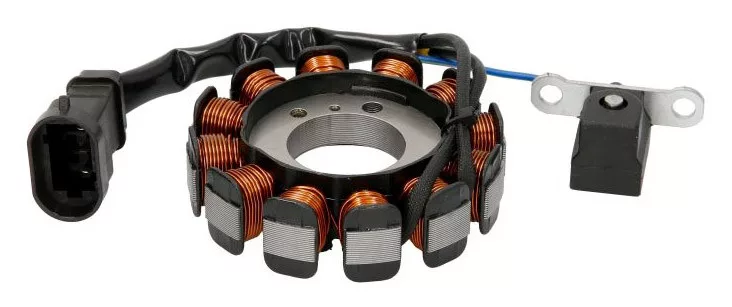

Gyújtás alaplap Piaggio D'itech

Robogó gyújtás alaplap állórész (stator) a motor elektromos rendszerének szíve, amely a mechanikai forgómozgást elektromos energiává alakítja. Ez a precíziós elektromágneses komponens biztosítja a gyújtórendszer, világítás és egyéb elektromos fogyasztók zavartalan működését. A modern állórész technológia ötvözi a megbízhatóságot a hatékony energiatermeléssel, garantálva a robogója maximális teljesítményét minden körülmények között.

Működési elv és funkciók

Alapvető működés: A stator (állórész) és a lendkerék (forgórész) együttesen alkotják a generátort. A lendkeréken elhelyezett mágnesek forgása során változó mágneses mezőt hoznak létre a stator tekercsek körül, amely elektromos feszültséget indukál.

Főbb funkciók:

• Gyújtórendszer táplálása - CDI egység és gyújtótrafó energiaellátása
• Világítás rendszer - fényszóró, hátsó lámpa, irányjelző táplálása
• Akkumulátor töltés - elektromos rendszer fenntartása
• Műszeregység táplálása - sebességmérő, fordulatszámmérő működtetése
• Gyújtási jel generálása - CDI számára fordulatszám és pozíció információ

Műszaki specifikációk és konfigurációk

Tekercs konfigurációk:

6 tekercses állórész (GY6 4T motorok):

• Külső átmérő: 98-108 mm
• Vezetékek száma: 5-6 db
• Teljesítmény: 80-150W
• Alkalmazás: 50-150 ccm 4T robogók

7 tekercses állórész (2T sportmotorok):

• Külső átmérő: 84-94 mm
• Vezetékek száma: 5-7 db
• Teljesítmény: 60-120W
• Alkalmazás: 50-80 ccm 2T sportrobogók

8 tekercses állórész (nagy teljesítmény):

• Külső átmérő: 110-130 mm
• Vezetékek száma: 6-8 db
• Teljesítmény: 120-250W
• Alkalmazás: 125-250 ccm nagyrobogók

Elektromos paraméterek:

Csatlakozási konfigurációk

Vezeték színkódok és funkciók:

5 vezetékes konfiguráció:

• Sárga: Gyújtás táplálás (AC)
• Fehér: Világítás táplálás (AC)
• Piros: Töltés pozitív (+12V)
• Fekete/Zöld: Massa (földelés)
• Kék: Gyújtás indítójel

6 vezetékes konfiguráció:

• Sárga (2 db): Gyújtás táplálás dupla kimenet
• Fehér: Világítás táplálás (AC)
• Piros: Töltés pozitív (+12V)
• Fekete: Massa (földelés)
• Kék/Zöld: Gyújtás trigger jel

7-8 vezetékes vezérlés:

• Külön világítás körökhöz (fényszóró/hátsó lámpa)
• Elektromos önindító támogatás
• Műszeregység külön táplálása
• Fejlett CDI rendszerek támogatása

Szerelési útmutató:

Előkészületek: 1

1. Akkumulátor lekapcsolása
2. Variátor és kuplung eltávolítása
3. Lendkerék rögzítése
4. Régi stator kiszerelése

Új stator beszerelése:

1. Pozicionálás: Megfelelő tájolás ellenőrzése
2. Rögzítés: Csavarok meghúzása specifikált nyomatékkal (8-12 Nm)
3. Vezetékezés: Színkód szerinti csatlakoztatás
4. Szigetelés: Kábelek védelme károsodás ellen
5. Tesztelés: Elektromos mérések elvégzése

Szükséges szerszámok:

• Lendkerék lehúzó
• Nyomatékkulcs (8-12 Nm)
• Multiméter (méréshez)
• Szigetelőszalag

Diagnosztika és hibakeresés

Gyakori hibák és tünetek:

Teljes energiatermelési hiba:

• Tünetek: Nincs szikra, nem világít a lámpa
• Ok: Tekercs megszakadás vagy rövidzár
• Megoldás: Állórész teljes cseréje

Gyenge töltés:

• Tünetek: Akkumulátor lemerülése, gyenge világítás
• Ok: Részleges tekercs hiba vagy rossz csatlakozás
• Megoldás: Elektromos mérések, javítás vagy csere

Időszakos működési zavar:

• Tünetek: Szórványos gyújtáskimaradás
• Ok: Kontakt problémák vagy tekercs intermittáló hibája
• Megoldás: Csatlakozók tisztítása, szigetelés javítása

Diagnosztikai mérések:

Ellenállás mérések:

• Gyújtás tekercs: 0,5-3,0 Ohm
• Világítás tekercs: 0,8-5,0 Ohm
• Töltő ellenállás: 1,0-8,0 Ohm

Feszültség mérések (motor járása közben):

• Gyújtás kimenet: 50-200V AC (fordulatszámfüggő)
• Világítás kimenet: 6-14V AC
• Töltés kimenet: 13,5-14,5V DC (szabályozó után)

Minőségi kategóriák

OEM minőség:

• Gyártók: Ducati Energia, Kokusan, Mitsuba
• Jellemzők: Gyári specifikáció, eredeti megbízhatóság
• Élettartam: 80.000-120.000 km
• Kategória: Prémium

Utángyártó minőség:

• Gyártók: RMS, Naraku, 101 Octane
• Jellemzők: OE specifikáció teljesítés, jó ár-érték arány
• Élettartam: 50.000-80.000 km
• Kategória: Jó

Karbantartás és élettartam növelés

Megelőző karbantartás:

Rendszeres ellenőrzések:

• Csatlakozók vizsgálata - korróziótól és oxidációtól
• Kábelek állapota - sérülések és kopások
• Rögzítési pontok - lazulás és rezgések
• Szigetelés ellenőrzése - nedvesség behatolása

Tisztítás és védelem:

• Kontaktspray használata csatlakozóknál
• Vízálló védelem nedves környezetben
• Rezgéscsillapítás rögzítési pontoknál
• Hőelvezetés biztosítása megfelelő szellőzéssel

Élettartam tényezők:

Pozitív hatások:

• Rendszeres karbantartás
• Megfelelő rögzítés
• Tiszta üzemanyag használata
• Túlterhelés elkerülése

Negatív hatások:

• Nedvesség behatolása
• Mechanikai rázkódások
• Túlmelegedés
• Nem megfelelő telepítés

Mire figyeljen vásárláskor:

Kompatibilitás ellenőrzése:

• Motor típus és évjárat
• Csatlakozók száma és típusa
• Külső méretek és rögzítési pontok
• Elektromos specifikáció

Minőségi szempontok:

• Gyártó hírneve és garanciája
• Anyagminőség és kivitelezés
• Elektromos paraméterek pontossága
• Műszaki dokumentáció megléte

Válassza a megbízható minőséget és élvezze a zavartalan robogózást!
