A robogók titkos fegyvere – a variátor története és működése
A robogózás egyik legnagyobb varázsa, hogy nincs kuplung, nincs váltókar, nincs „egyes-kettes-hármas”. Csak gázt húzunk, és a motor finoman, szinte észrevétlenül gyorsul.
A háttérben azonban egy rendkívül érdekes mérnöki szerkezet dolgozik: a variátoros váltó, vagy hivatalos nevén a CVT rendszer.
Ez az alkatrész tette lehetővé, hogy a robogó a világ egyik legpraktikusabb városi közlekedési eszközévé váljon.
De ki találta fel? Mikor jelent meg először? És hogyan képes „fokozatok nélkül” váltani?
Az ötlet több mint 500 éves
Meglepő módon a fokozatmentes hajtás alapelvét már Leonardo da Vinci is lerajzolta a 15. század végén. Bár az akkori technológia még nem tette lehetővé a megvalósítást, az elképzelés már létezett: két változó átmérőjű tárcsa és egy szíj segítségével folyamatos áttétel-változtatás.
A modern CVT-rendszer valódi áttörése azonban csak a 20. században érkezett el.
Az első működő variátoros járművek
A robogók világában az egyik első valóban sikeres CVT-rendszert az amerikai Salsbury fejlesztette ki az 1930-as években. A Salsbury Motor Glide robogó már 1938-ban fokozatmentes hajtást használt — ez volt az első ismert robogó, amely CVT-rendszerrel működött.
A technológia azonban még drága és kifinomulatlan volt. A korai szíjak és anyagok nem bírták hosszú távon a terhelést, ezért a rendszer csak évtizedekkel később vált igazán elterjedtté.
A holland zseni: Hub van Doorne
A CVT igazi modern atyjaként a holland Hub van Doorne nevét emlegetik. Ő fejlesztette ki az úgynevezett „Variomatic” rendszert az 1950-es években a DAF autógyár számára.
A DAF 600-as személyautó 1958-ban már ilyen váltóval készült. A rendszer alapelve ugyanaz volt, mint amit ma egy modern robogóban találunk:
- két kúpos tárcsa,
- közöttük egy szíj,
- automatikusan változó áttétel.
A konstrukció forradalmi volt, mert a motor mindig az optimális fordulatszámon dolgozhatott.
Mikor jelent meg a robogókban?
Bár korábban is léteztek automata hajtások, a CVT igazán az 1970-es és 1980-as években robbant be a robogók piacára. A japán gyártók — különösen a Yamaha és a Honda — felismerték, hogy a városi közlekedésben hatalmas előnyt jelent az automatikus működés.
A Yamaha egyik fontos mérföldköve az 1981-es BELUGA robogó volt, amely a gyártó első sorozatgyártású CVT-s modellje lett.
Innen már nem volt megállás.
A 80-as évektől kezdve a variátor gyakorlatilag iparági szabvánnyá vált, és ma szinte minden robogó ezt a rendszert használja.
Hogyan működik a robogó variátora?
A variátoros hajtás hivatalos neve:
CVT — Continuously Variable Transmission, vagyis folyamatosan változó áttételű váltó.
A rendszer legnagyobb különlegessége, hogy nincsenek fix sebességfokozatok.
Ahelyett, hogy a váltó „ugrana” az egyes fokozatok között, a variátor teljesen folyamatosan változtatja az áttételt.

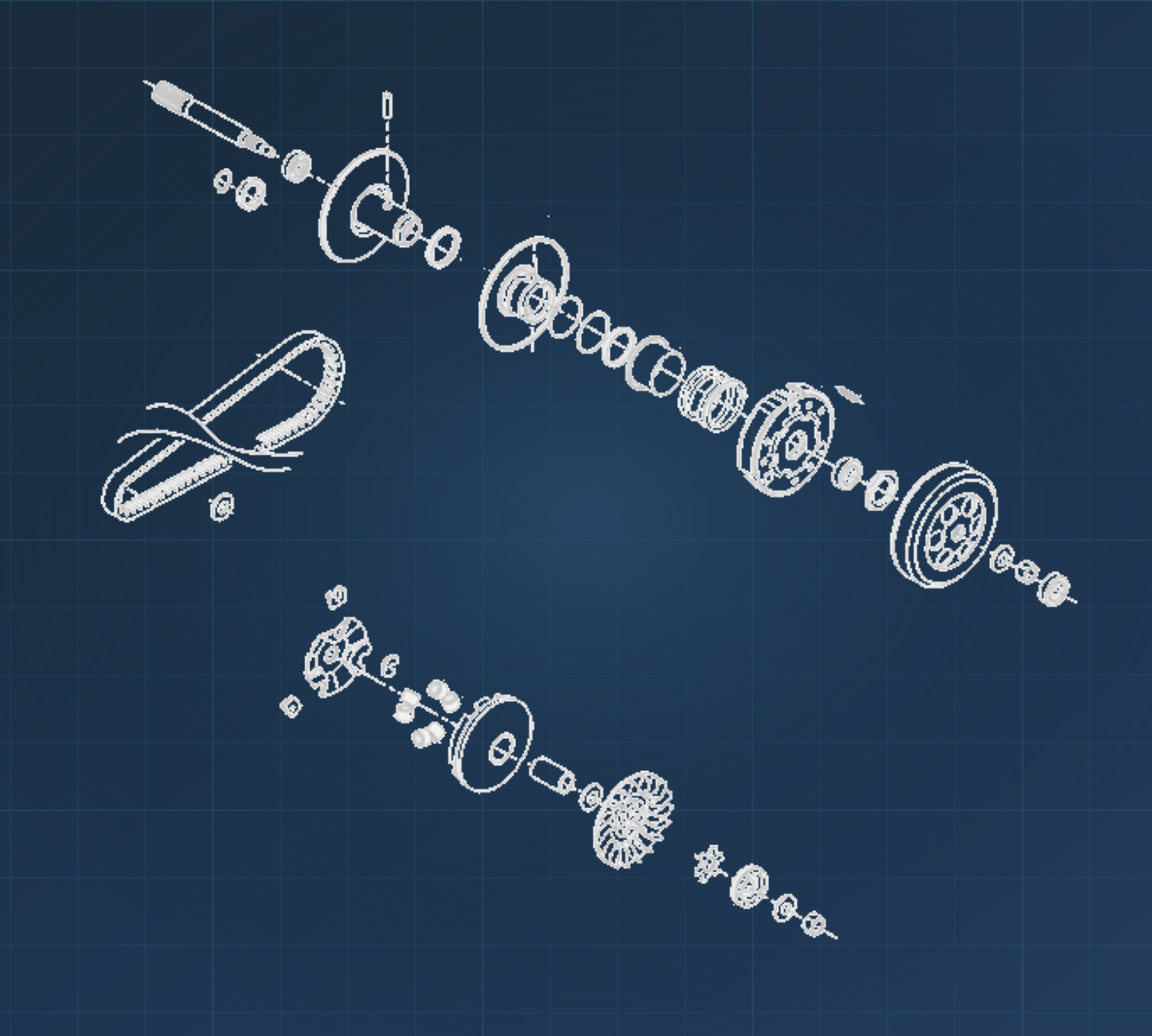

A rendszer fő alkatrészei
A robogó CVT-hajtása négy fő részből áll:
- első variátor,
- ékszíj,
- hátsó variátor,
- centrifugális kuplung.

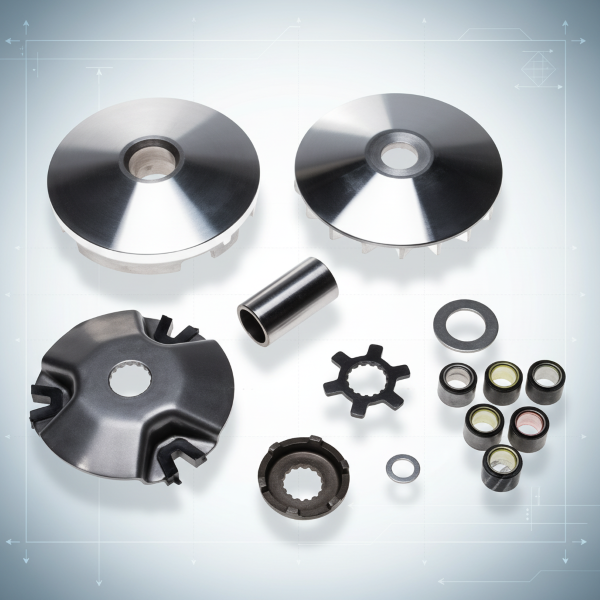

Az első variátor szerepe
Az első tárcsa közvetlenül a főtengelyen helyezkedik el.
Belsejében kis görgők találhatók. Ahogy nő a motor fordulatszáma, a görgőkre ható centrifugális erő kifelé nyomja őket.
Ez összezárja a kúpos tárcsákat.
A szíj emiatt egyre kijjebb kerül a tárcsán, vagyis megnő az effektív átmérő.
A hátsó variátor működése
Miközben elöl a szíj kifelé mászik, hátul az ellenkezője történik.
A hátsó tárcsa rugó ellenében szétnyílik, így a szíj beljebb kerül.
Ez ugyanazt eredményezi, mint amikor egy kerékpáron nagyobb első lánckerékre és kisebb hátsóra váltunk.
A végeredmény:
- induláskor nagy nyomaték,
- gyorsítás közben fokozatos áttétel-váltás,
- végül magas végsebesség.
Mindez teljesen automatikusan.
Miért olyan hatékony?
A variátor egyik legnagyobb előnye, hogy a motor mindig közel az ideális fordulatszámon dolgozhat.
Egy hagyományos váltónál a fordulatszám váltások között leesik vagy megugrik.
A CVT-nél viszont a motor szinte állandó fordulaton maradhat gyorsítás közben is.
Ezért érezzük azt, hogy a robogó „folyamatosan húz”.

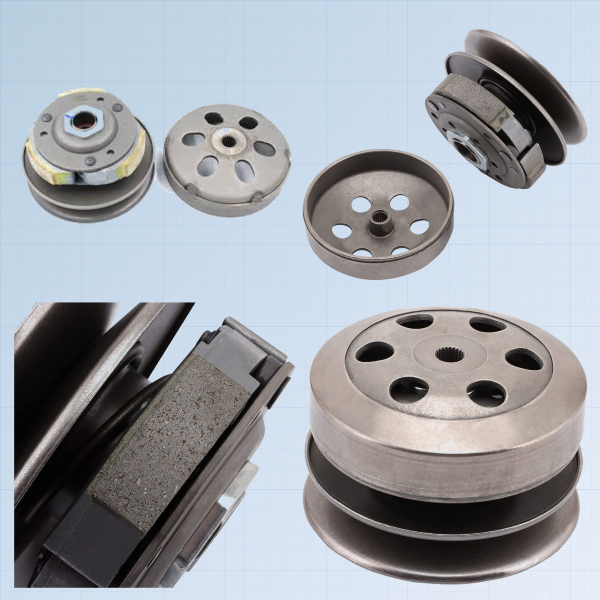

A centrifugális kuplung szerepe
Sokan azt hiszik, hogy a robogóban nincs kuplung.
Valójában van — csak automatikusan működik.

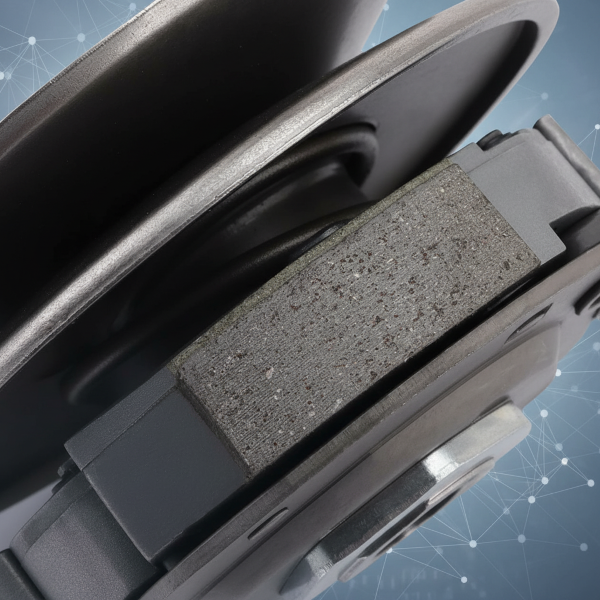

Alacsony fordulaton a kuplungpofák nem érnek hozzá a kuplungharanghoz, ezért a robogó álló helyzetben marad.
Ahogy emelkedik a fordulatszám, a centrifugális erő kifelé nyomja a kuplungpofákat, amelyek kapcsolódnak a haranghoz, és megindítják a hátsó kereket.
Miért lett ekkora siker?
A válasz egyszerű:
- könnyű vezetni,
- olcsó gyártani,
- kevésbé fárasztó városban,
- kezdők számára ideális,
- kis motorokhoz rendkívül hatékony.
A robogózás „twist and go” élménye — vagyis hogy csak gázt kell húzni és menni — szinte teljes egészében a variátornak köszönhető.
A variátor hátrányai
Természetesen nincs tökéletes rendszer.
A CVT hátrányai:
- a szíj kopása,
- a görgők elhasználódása,
- kisebb mechanikai hatásfok nagy teljesítménynél,
- rendszeres karbantartási igény.
Ezért kell időnként cserélni:
- a görgőket,
- az ékszíjat,
- a kuplungrugókat.
A robogós tuning világában pedig külön iparág épült a variátor hangolására.
Összegzés
A robogók variátoros váltója egyszerre egyszerű és zseniális szerkezet.
Az alapötlet több száz éves, de a modern anyagtechnológia és mérnöki fejlesztések tették igazán használhatóvá.
A CVT tette lehetővé, hogy a robogó:
- könnyen vezethető,
- városban praktikus,
- kényelmes,
- és szinte bárki számára azonnal használható legyen.
Miközben mi csak húzzuk a gázt, a háttérben egy folyamatosan változó áttételű mechanika dolgozik — percenként több ezer apró mozgással.
És talán éppen ez benne a legszebb.
